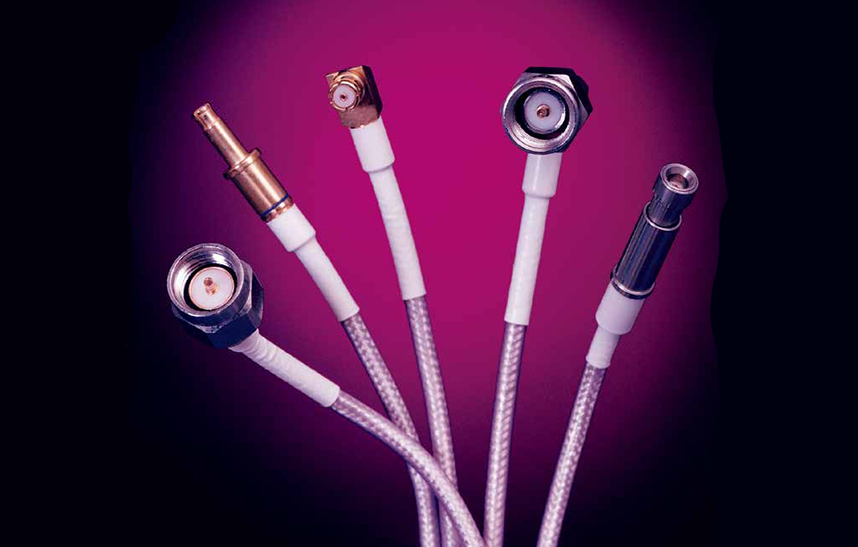

GORE? 微波/射頻電纜組件
產品型號:SN1669002811
GORE? 微波/射頻電纜組件優勢? 在更長長度下提供可靠的信號完整性,損耗低,最 高頻率達67 GHz
? 保持一致的相位和幅度穩定性,確保可靠且可重復 的電氣性能
? 柔性,彎曲半徑小,易于安裝
? 重量輕,線徑小,適合高密度應用之需要
? 多種互聯方案,增強設計靈活性
產品詳情
絕佳的柔性,出色的電氣穩定性
對于要求一致、重復性好的的測試測量以及互聯應用,GORE? 微波/射頻電纜通用測試組件具有經驗證的的相位和幅度穩 定性,提供可靠的電氣性能。該電纜組件線徑小,柔性佳, 重量輕且耐用,能幫助您簡化布線,同時確保安裝后可提供 持久穩定的電氣性能,尤其適用于板到板和模塊內的互聯應 用。GORE? 微波/射頻電纜組件重量輕,能夠提供長效持久的電 氣和機械完整性。
柔性更佳
GORE? 微波/射頻電纜組件柔性極好,能承受安裝和使用所帶來 的嚴苛挑戰。采用傳統設計的柔性電纜一般都偏硬,不方便使 用,與其不同的是,戈爾電纜組件的彎曲半徑小,即使在狹小 的空間內也可以輕松布線;更小的尺寸和更好的柔性使得戈爾 電纜能夠維持更持久的信號完整性。
精確且可重復的測量結果
GORE? 微波/射頻電纜組件涵蓋從DC至67GHz頻段出色的電氣性 能解決方案。經過驗證的電纜組件相位和幅度穩定性,保證了 精確且可重復的測量結果。戈爾對每一根電纜組件成品進行測 試,以確保其插損和電壓駐波比均符合性能指標。
對于要求一致、重復性好的的測試測量以及互聯應用,GORE? 微波/射頻電纜通用測試組件具有經驗證的的相位和幅度穩 定性,提供可靠的電氣性能。該電纜組件線徑小,柔性佳, 重量輕且耐用,能幫助您簡化布線,同時確保安裝后可提供 持久穩定的電氣性能,尤其適用于板到板和模塊內的互聯應 用。GORE? 微波/射頻電纜組件重量輕,能夠提供長效持久的電 氣和機械完整性。
柔性更佳
GORE? 微波/射頻電纜組件柔性極好,能承受安裝和使用所帶來 的嚴苛挑戰。采用傳統設計的柔性電纜一般都偏硬,不方便使 用,與其不同的是,戈爾電纜組件的彎曲半徑小,即使在狹小 的空間內也可以輕松布線;更小的尺寸和更好的柔性使得戈爾 電纜能夠維持更持久的信號完整性。
精確且可重復的測量結果
GORE? 微波/射頻電纜組件涵蓋從DC至67GHz頻段出色的電氣性 能解決方案。經過驗證的電纜組件相位和幅度穩定性,保證了 精確且可重復的測量結果。戈爾對每一根電纜組件成品進行測 試,以確保其插損和電壓駐波比均符合性能指標。

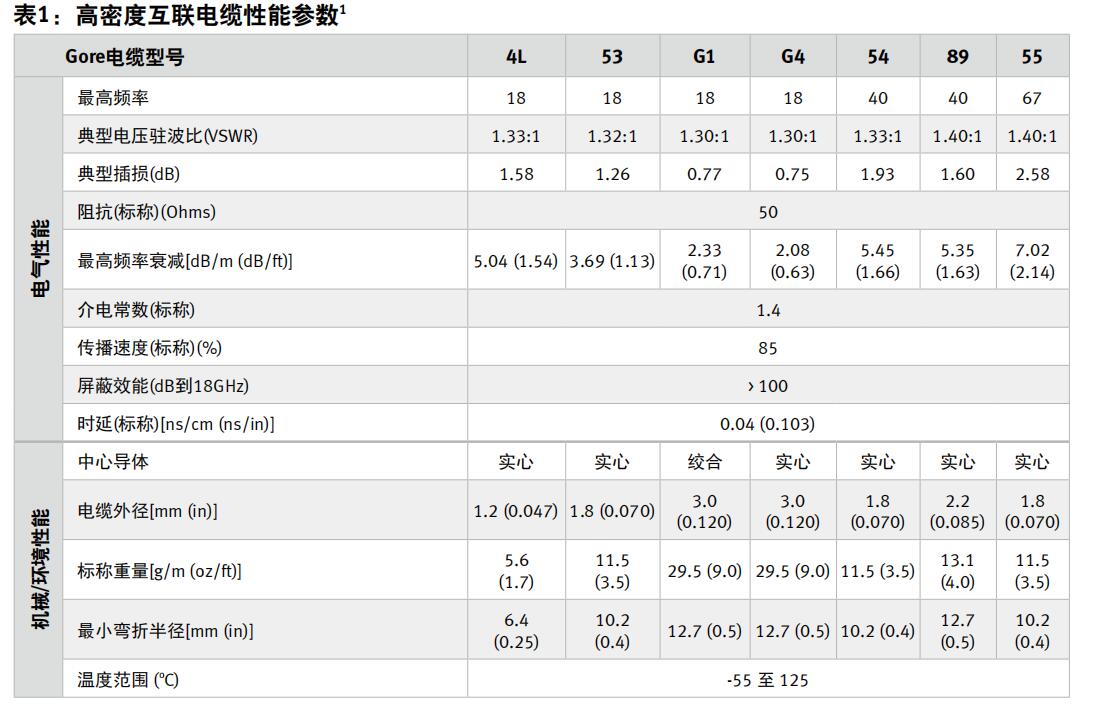

GORE? 微波/射頻電纜組件的結構可確保電氣性能始終保持一 致(圖1)。戈爾的膨體聚四氟乙烯(ePTFE)絕緣材料的介電常數 為1.4,意味著相對損耗更低、傳播速度更快(光速的85%)、電 容性負荷更低以及截止頻率更高。在內編織層和外護套的保護 下,外導體能在頻率至18GHz的范圍內提供至少100dB/ft的屏 蔽效能。電纜組件的具體屏蔽效能取決于所選連接器。
